QEMU+KVMと仮想ブリッジ+tapでFreeBSDの環境を用意してみる

概要

実験用のFreeBSDの環境が欲しかったため、QEMU+KVMの仮想環境で用意したときのメモ。 FreeBSDを立ち上げるためのメモだが、起動イメージを変えるだけでLinuxも起動できるはず。 (最近、LXDのコンテナでLinuxの環境は事足りてしまうからQEMUをあんまり必要にならなくなってしまった。)

仮想ホスト環境

  • OS: Ubuntu 16.04
  • CPU: Intel Core i5-4300M
  • 仮想環境: QEMU+KVM
  • 仮想ブリッジqbr: 10.0.0.254/24

仮装ゲスト環境

  • OS: FreeBSD11.1
  • CPU: 1コア
  • Mem: 1GB
  • NIC: 1つ (DHCPでアドレス(10.0.0.1-10.0.0.250)を配布1)

ツールののインストール

↓でQEMUとudhcpdをインストールしておく。

$ sudo apt install qemu-kvm udhcpd

ホストネットワークの準備

まずsysctlでパケットを転送できるように設定しておく。

$ sudo sysctl -w net.ipv4.ip_forward=1

次に仮想ブリッジインターフェースqbrを作成する。

$ sudo ip link add name qbr type bridge
$ sudo ip address add 10.0.0.254/24 dev qbr
$ sudo ip link set dev qbr up

↑の結果↓のようにqbrが設定されていることを確認できる。

$ ip link show dev qbr
7: qbr: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP mode DEFAULT group default qlen 1000
    link/ether b2:d5:df:1c:53:ec brd ff:ff:ff:ff:ff:ff
$ ip address show dev qbr
7: qbr: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
    link/ether b2:d5:df:1c:53:ec brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.254/24 scope global qbr
       valid_lft forever preferred_lft forever

iptablesでマスカレードの設定をする

↓のようにiptablesで10.0.0.0/24のプライベートアドレスはマスカレードするように設定する。

$ sudo iptables -t nat -A POSTROUTING -s 10.0.0.0/24 ! -d 10.0.0.0/24 -j MASQUERADE

↑を実行した結果は↓のようになる。

iptables -t nat -L POSTROUTING
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  10.0.0.0/24         !10.0.0.0/24

qemu-ifup

QEMUで仮想ゲストを立ち上げる際にホスト側のネットワークインターフェースを調整するためのシェルスクリプト /etc/qemu-ifup を設定しておく。

#!/bin/bash
if [ -n "$1" ]
then
  /sbin/ip tuntap add $1 mode tap user `whoami`
  /sbin/ip link set $1 up
  sleep 0.5s
  /sbin/ip link set $1 master qbr
  exit 0
else
  echo "Error: no interface specified"
  exit 1
fi

↑はQEMU側が↓のように呼び出すことを想定されている。

$ /etc/qemu-ifup tap0

DHCPサーバの設定

/etc/udhcpd.confに↓を記述し、udhcpdを設定する。

interface qbr
start 10.0.0.1
end   10.0.0.250
opt dns 8.8.8.8
opt dns 8.8.4.4
opt subnet 255.255.255.0
opt router 10.0.0.254
opt domain local

今回はudhcpdをsystemdを用いずに手動で起動する。

$ udhcpd -f

-fをつけることでフォアグラウンドでの動作になる。

仮想ゲストFreeBSD11.1の起動イメージのダウンロード

上記ページからamd64(x86_64)のqcow2形式のイメージを選び、ダウンロードしてunxzで伸長する。

$ curl -O https://download.freebsd.org/ftp/releases/VM-IMAGES/11.1-RELEASE/amd64/Latest/FreeBSD-11.1-RELEASE-amd64.qcow2.xz
$ ls -l FreeBSD-11.1-RELEASE-amd64.qcow2.xz
-rw-r--r-- 1 root root 279978716 Dec 12 19:35 FreeBSD-11.1-RELEASE-amd64.qcow2.xz
$ unxz FreeBSD-11.1-RELEASE-amd64.qcow2.xz
$ ls -l FreeBSD-11.1-RELEASE-amd64.qcow2
-rw-r--r-- 1 root root 1533345792 Dec 12 19:35 FreeBSD-11.1-RELEASE-amd64.qcow2

仮想ゲストFreeBSD11.1の起動

tapデバイスのMACアドレスをランダムに生成して、仮想マシンを起動する。

$ sudo kvm -smp 1 -m 1024 -drive if=virtio,file=FreeBSD-11.1-RELEASE-amd64.qcow2 -netdev tap,id=net0 -device e1000,netdev=net0,mac="$(printf 'DE:AD:BE:EF:%02X:%02X\n' $((RANDOM%256)) $((RANDOM%256)))" -curses

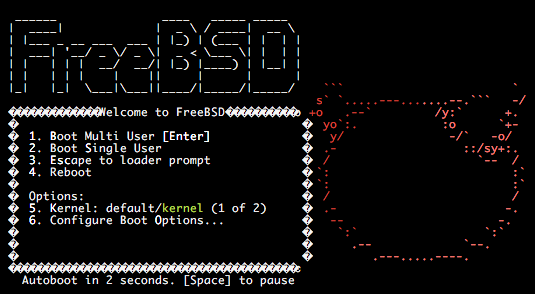

↑を実行すると↓のように起動画面が拝めた。

時間が経つとudhcpdがアドレスを配布したことがわかり、ログイン画面になる。 ちなみに、初期状態ではrootユーザのパスワードは空の状態だった。

qemu-ifupで設定したとおり、起動時にQEMUによって作成されたtap0がqbrに接続されていた。

$ ip link show tap0
13: tap0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast master qbr state UNKNOWN mode DEFAULT group default qlen 1000
   link/ether b2:d5:df:1c:53:ec brd ff:ff:ff:ff:ff:ff

また、cursesではなく、↓のようにしてVNC経由でコンソール画面を見ることも可能。

$ sudo kvm -smp 1 -m 1024 -drive if=virtio,file=FreeBSD-11.1-RELEASE-amd64.qcow2 -netdev tap,id=net0 -device e1000,netdev=net0,mac="$(printf 'DE:AD:BE:EF:%02X:%02X\n' $((RANDOM%256)) $((RANDOM%256)))" -vga std -nographic -vnc :0

↑を実行すると5900+起動したVNCの数だけポートがバインドされる。

$ sudo lsof -ni :5900
COMMAND     PID USER   FD   TYPE  DEVICE SIZE/OFF NODE NAME
qemu-syst 21363 root   15u  IPv4 1891730      0t0  TCP *:5900 (LISTEN)

5900番ポートがバインドされたので、↓のようにして仮想マシンの画面に接続することができる。

$ gvncview ${host-machine-ip}:0
