Graphviz でフローチャートを描く

Graphvizを使ったフローチャートを書いてみた。

install

sample code

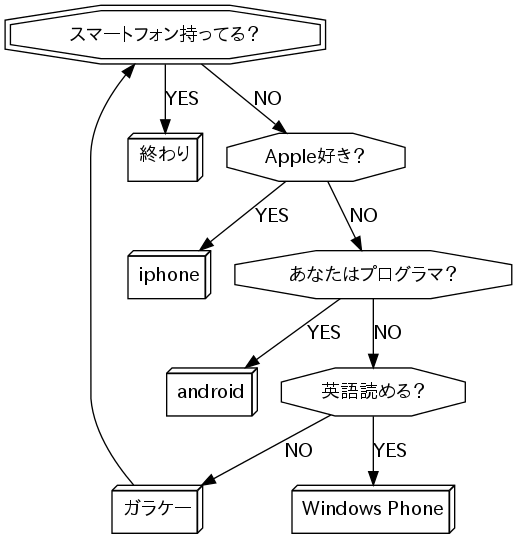

簡単なフローチャートの例示にとして test.dot を描画してみます。

test.dot

言語の形式は DOT と言います。

digraph{
        node       [fontname="IPAPGothic"]
        edge       [fontname="IPAPGothic"]
        node       [shape = box3d]; end iphone android wp gala ;
        node       [shape = octagon];
        start      [shape=doubleoctagon,label=スマートフォン持ってる?];
        end        [label=<終わり>]
        wp         [label="Windows Phone"]
        gala       [label=ガラケー]
        favapple   [label=Apple好き?]
        programmer [label=あなたはプログラマ?]
        english    [label=英語読める?]
        start      -> end [ label = "YES" ];
        start      -> favapple [ label = "NO" ];
        favapple   -> iphone[label = "YES"]
        favapple   -> programmer[ label= "NO" ]
        programmer -> android [label="YES"]
        programmer -> english[label="NO"]
        english    -> wp[label="YES"]
        english    -> gala[label="NO"]
        gala       -> start
}

exec

以下のコマンドでトップにある画像が生成されます。

補足

WindowsPhone自体は日本語対応だけど、 困った時に英語よめないと解決方法が見つからないために、 英語読めない人にはツライです(実体験)。
